Зварювальне обладнання Longmen Style Press: Принципи проектування та робочі механізми

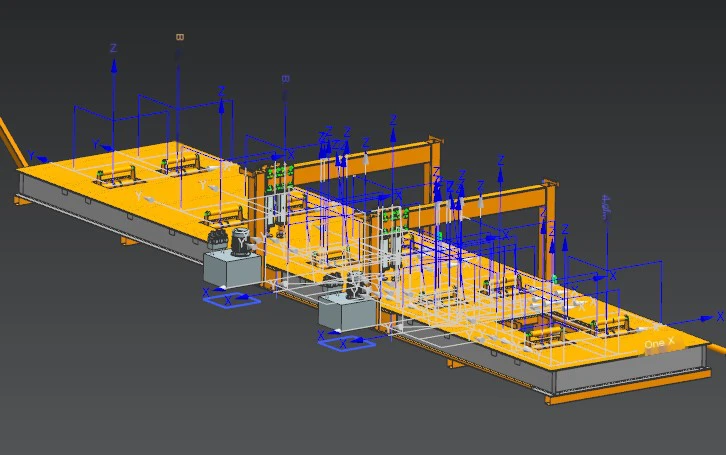

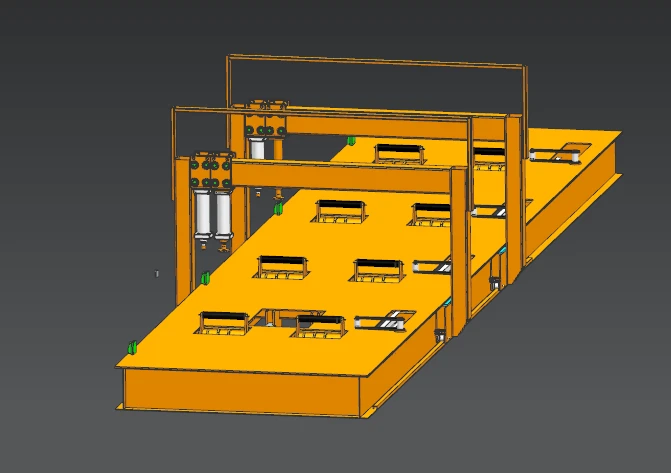

1: Принципи дизайну платформи

Розмістіть необхідну заготовку на площині платформи, натисніть кадрву раму до потрібного положення стиснення, відрегулюйте рухомовий гідравлічний циліндр і виконайте стиснення зварювання на заготовці .

2: Детальна обробка процесу обладнання

1

Метод управління масляними циліндр та механізм бічного затискання:

Для зручності робочих вимог кожен окремий масляний циліндр оснащений окремо контрольованим гідравлічним клапаном для незалежної роботи . Платформа бічного балансу колеса.

2

Налаштування треку:

Прийняття зворотного навантажувального конструкції арматури .

3

Workbench:

Для забезпечення плоскості платформи прийнята сегментована структура платформи .

4

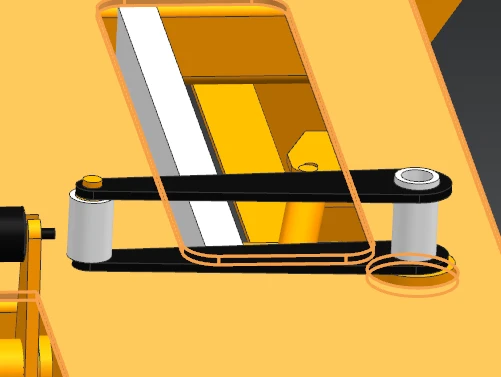

Розсувний пристрій:

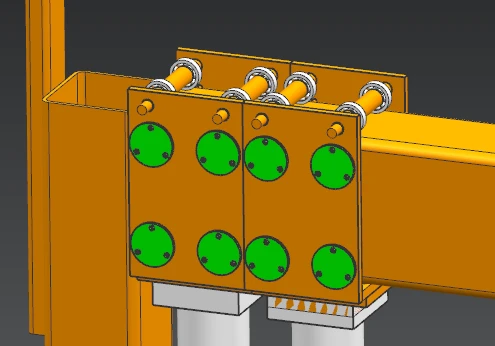

Прийняття великої конструкції приводу колеса, що несе в собі, щоб забезпечити тривалу довговічність .

5

Функція позиціонування:

Два сусідніх країв платформи оснащені опорними блоками кута 90 градусів, а зовнішній кадр вторинного кадру не потребує ручного вимірювання, що ще більше підвищує ефективність та регулярність продукту .

3: Технічні параметри обладнання

1

Модель обладнання: pH-LMS11M/3.2м

2

Назва обладнання: Платформа зварювального стиснення Longmen

3

Розмір робочого столу: 11000 мм * 3200 мм * 1700 мм

5

Тиск, що оцінюється в системі: ≮ 16mpa

6

Діапазон висоти заготовки: менше або дорівнює 200 мм

7

Компоненти: гідравлічна станція, основна корпус

8

Гідравлічна масляна модель: L-HM -46

4: Параметри конфігурації обладнання

1

Тип масляного насоса: 2 набори насосів передач

2

Переміщення масляного насоса: 14#

3

Моторна модель і бренд: yb 2-100 l 2-4 Ронггггн витривалість

4

Потужність двигуна: 2 набори 3 кВт

5

Модель спрямованого клапана: ZS -101 B

6

Режим управління дією: ручне управління, єдиний циліндр

7

Кількість козлівських кадрів: 2 набори, включаючи супровідні компоненти

8

Характеристики кадру козла: ручна штовхаюча сила може рухатися по доріжці

9

Кількість циліндрів калібрування та калібрування: 4 набори

10

Модель циліндра зниження та калібрування: HSG100 * 50 * 400

11

Кількість бічних циліндрів затискання: 4 набори, включаючи базову та опорну перегородку

12

Модель циліндрів бічного затискання: HSG63 * 35 * 800

13

Модель циліндра підйому валика: HSG50 * 50 * 350

14

Кількість роликових підйомників (наборів): 8 наборів, оброблені безшовні сталеві труби+підшипники

15

Характеристики використання масляних циліндрів: ручна сила натискання рухається по колії

16

Основний кадр: H-Beam 400 * 200 * 13

17

Промінь (мм): прямокутна трубка 300 * 200 * 8

18

Промінь підтримки ходіння (мм): прямокутна трубка 200 * 200 * 6

19

Довгопрохідне колесо: оброблені вбудовані підшипники, 4 набори діаметром 120 мм

Додатково обладнано 4 наборами направляючих підшипників

20

Сидіння циліндра нижнього тиску: 4 набори/група підшипників кочення, загалом 16 наборів

Площина площинного сидіння на масляному циліндрі 8 наборів/групи, 4 групи, загалом 32 набори

21

Сталева модель: Q235b

22

Товщина стільниці: 14 мм

23

Різниця плоскості платформи: менше або дорівнює 3 мм

24

Структура обладнання: Зварювання рамки

5: Безпека та захист

1

Два набори клапанів гідравлічної системи

6: Діапазон живлення

1

Індивідуальний

7: Гарантійний період

1

З дати доставки вся машина постачається з однорічною безкоштовною гарантією; Надання платних послуг поза межами трьох гарантій .

8: Випадкові дані

1

Одна копія посібника після продажу

2

Один список доставки

9: Інші інструкції

1

Це обладнання для інструментів розробляється та виготовляється на основі фактичних виробничих потреб фабрики, а стандарти якості та кваліфікації інспекції продукції належать до внутрішнього контролю підприємства ., тому технічний план виробника та технічні вимоги користувача повинні переважати .}}}}}}}}}}}}
